Description:

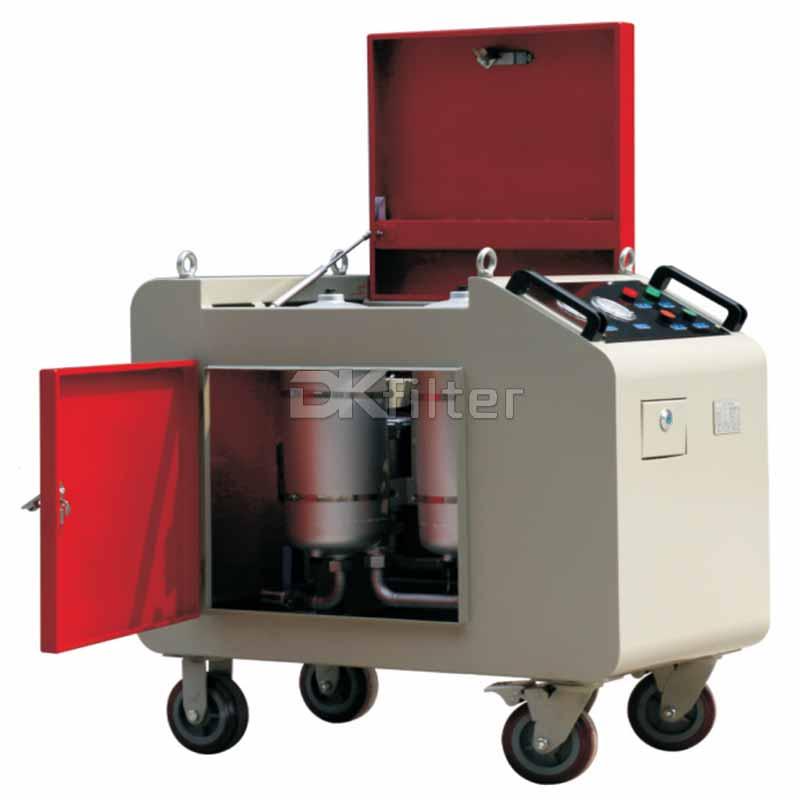

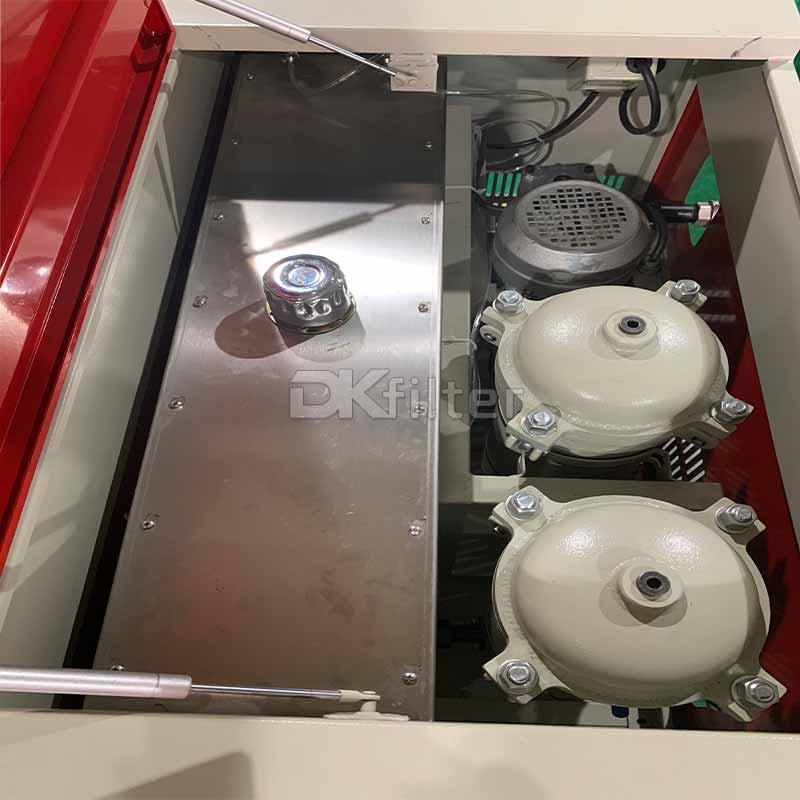

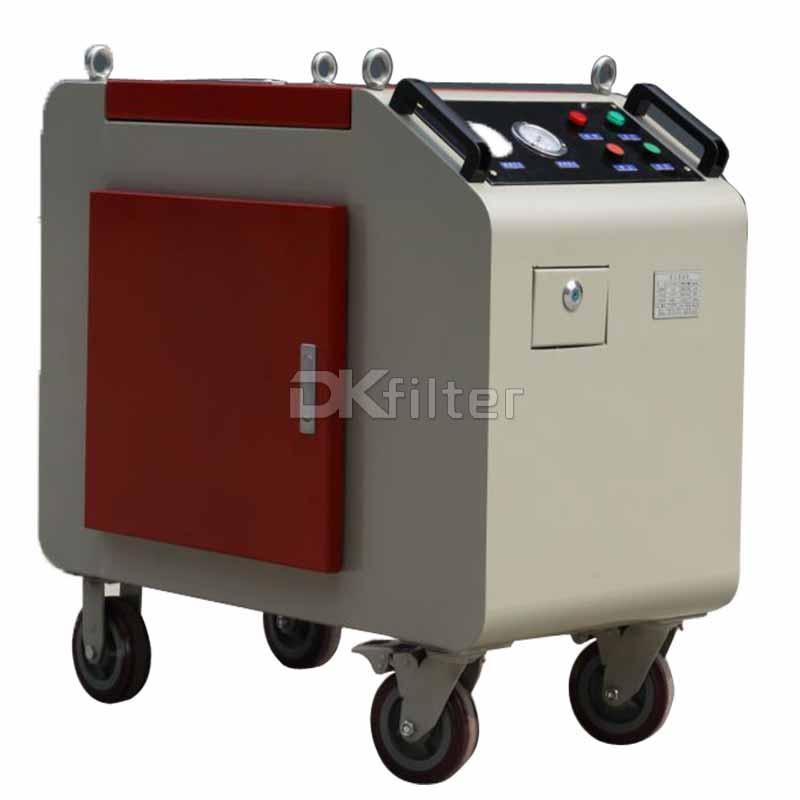

The LYC-C Series oil filter machine uses a refined shell to cover all components to protect the equipment from external contamination.It is especially suitable for occasions with high requirements on the use environment.This machine includes a special gear pump driven by a motor,which has the characteristics of low noise,strong self-priming ability,and smooth operation.The high-pressure pipeline is equipped with an overflow protection device,which can effectively protect the safety of the hydraulic system.Thermal relay protection is used to prevent motor damage caused by motor overload.

The suction port coarse filter protects the oil pump and extends the life of the main filter.

There is a two-stage fine filter behind the pump to enable the oil to quickly reach a very high degree of cleanliness.The fine filter can select different precision according to the different needs of the user to achieve the required results.The oil filter housing adopts a quick-opening structure.The upper cover can be opened quickly and quickly without the need for special tools.The filter element replacement panel is equipped with a pressure gauge, which continuously indicates the operating status of the system and the degree of contamination of the filter element during operation.

Application:

Filtration when refueling the hydraulic lubrication system

Bypass filtration during operation of hydraulic lubrication system

Circulation filtration before the hydraulic lubrication system is put into operation

Hydraulic lubrication system comprehensively improves system cleanliness

........

Hydraulic schematics:

Outside shape:

Technical parameters:

Note:

* :Secondary precision filter accuracy, such as 003 means 3 um

**: Prepare your own fuel tank, omit: without fuel tank, L: with fuel tank type (tank capacity 130L)

***:The applicable media: generally hydraulic oil,BH: water, glycol,V: phosphate ester hydraulic fluids.

****:Explosion-proof type: add F before the model number, omit: ordinary type

Structure:

......................................................Without fuel tank type............................................................................................................With fuel tank type

Test standards:

ISO 2941 Collapse & Burst Resistant

ISO 2942 Fabrication & Integrity Test

ISO 2943 Material Compatibility with Fluids

ISO 3724 Flow Fatigue Characteristics

ISO 3968 Pressure Drop vs. Flow Rate

ISO 16889 Multi-pass Performance Testing
