Description

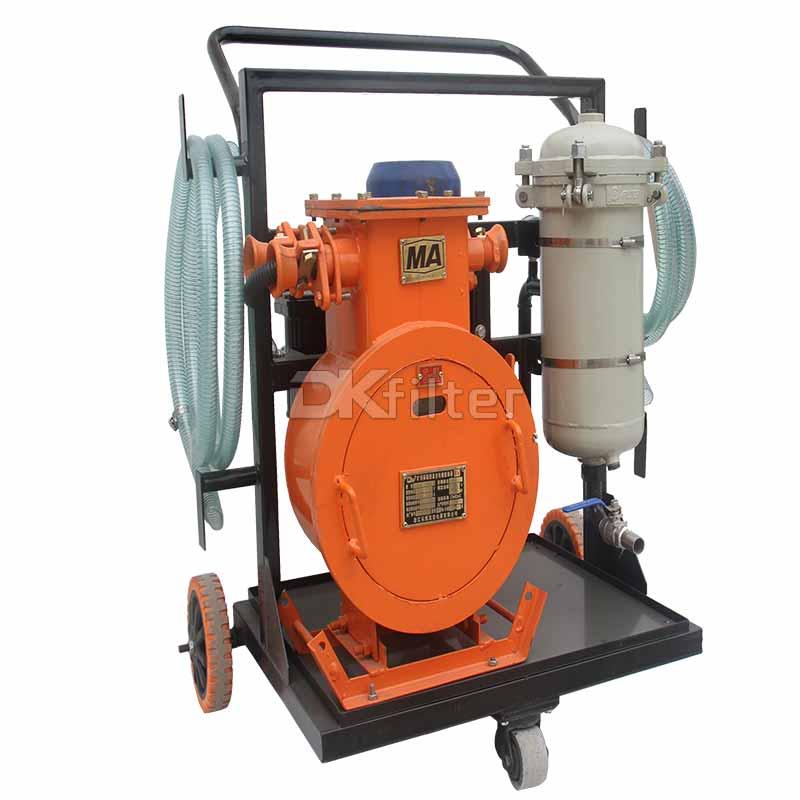

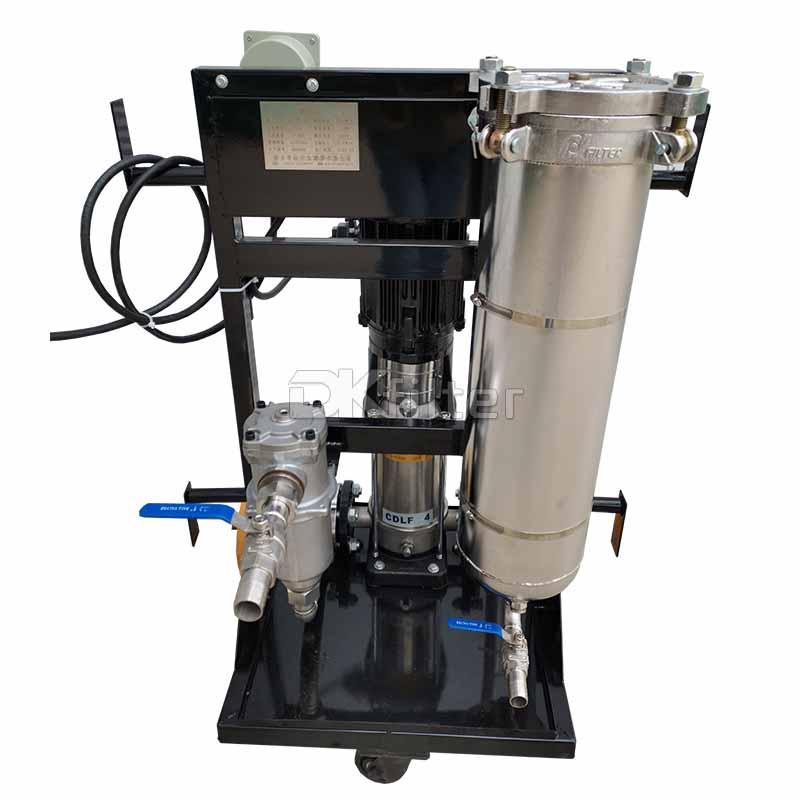

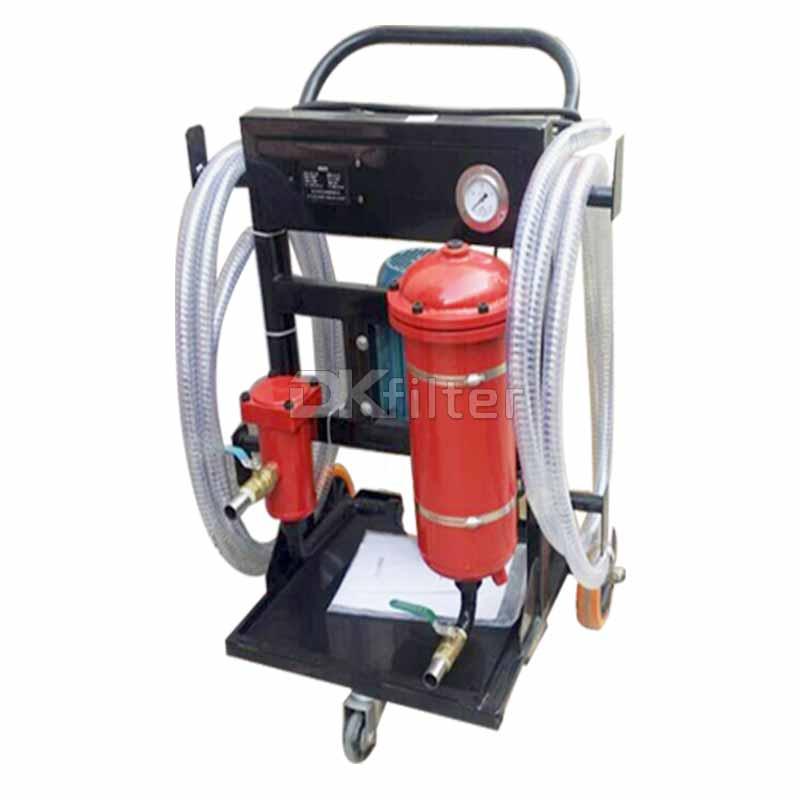

LYC-A series portable oil filter is an ideal equipment for pre-filtering,filling the system with oil and purifying the system oil.The oil must be purified before being injected into the system.The degree of contamination of unpurified new oil often exceeds the requirements of actual hydraulic regulations.Even new oil just extracted from the oil tank is not suitable for direct use.New oil may be mixed with various pollutant particles,moisture,etc. during processing,blending and storage.

Features:

1).This oil filter includes a special gear pump driven by a motor,which has the characteristics of low noise,strong self-priming ability,and smooth operation.

2).The high-pressure pipeline is equipped with an overflow protection device,which can effectively protect the safety of the hydraulic system.

3).Use thermal relay protection to prevent motor damage caused by motor overload.

4).The coarse filter at the oil suction port protects the oil pump and extends the service life of the main filter.

5).There is one or more stages of fine filters behind the pump to enable the oil to quickly reach a high degree of cleanliness.

6).The first-level fine filter can filter out larger particle impurities,and the second-level fine filter can filter out fine particles or moisture.

7).The precision filter can be selected according to the different needs of users to provide better protection for the system.

8).The oil filter housing adopts a quick-opening structure.The upper cover can be opened quickly and the filter element can be replaced without any tools.

9).There is a pressure gauge installed on the panel,which continuously indicates the operating status of the system and the degree of pollution of the filter element during operation.

Application:

● Purifying new oil

● Filling the new oil and filtrating

● Purifying oil being used.

● The bypass filtration in the hydraulic lubrication system .

Technical parameters:

Note:

* Secondary precision filter accuracy, such as 003 means 3 um

** The applicable media: generally hydraulic oil

 BH: water, glycol

 V: phosphate ester hydraulic fluids

Hydraulic schematics&Outside shape:

LYC-40A,LYC-50A,LYC-63A

LYC-100A,LYC-150A

Structure:

Test standards:

ISO 2941 Collapse & Burst Resistant

ISO 2942 Fabrication & Integrity Test

ISO 2943 Material Compatibility with Fluids

ISO 3724 Flow Fatigue Characteristics

ISO 3968 Pressure Drop vs. Flow Rate

ISO 16889 Multi-pass Performance Testing

Operating procedures:

1).Connect the power.

The inlet and outlet pipe connected to an external source of oil, and import and export valve open.

2).Jog switch the green button, observe steering pump, if turning right, should be immediately shut down, change the power supply phase sequence.

3).Green button start switch, pump system rotation on the oil filter.

4).After the system starts, put the valve plug micro-fine filter at the top of the loose, let the system gas emissions, after the drain plug and tighten gas.

5).After the oil out of the normal, you can filter the refueling work.

6).Off: out of the suction pipe, drain the oil; press the red button, the motor stops; closed inlet and outlet valves; coiled up and clean out the tubing, to prepare for the next use.

Filter cleaning and change:

After working for some time when the oil filter, oil filter pressure oil system is correspondingly increased, resulting in different elements of their performance impact, particularly on the filter cartridge to produce maximum accuracy, and even the filter is damaged, the main reason filter differential pressure is increased. Thus, when working for some time after the oil filter, the filter requires cleaning and replacement.

Specific cleaning and replacement of the following methods:

1).Clean:(Just before the oil filter on the pump)

2).Cleaning cycle:One week of continuous work Purifier(About150hours）

3).Clean way:

a.Unscrew the nut on the suction filter flange, remove the flange, and then remove the filter.

b.Clean filter:When cleaning the filter, with gasoline soak for about half an hour later, with a brush to remove impurities.

Change:

1).Change Condition:Pre-filter cartridge when the gauge indicates the difference is more than two-0.25MPa, the need to replace the pre-filter cartridge. When the secondary pressure gauge is greater than 0.25MPa, the need to replace the fine filter cartridges.

2).The way of changing the filter:Loosen the clamp at the top of the filter assembly, remove the cover, remove and replace the filter.

Note:

a.The oil filter does not filter gasoline and other flammable liquids.

b.For this oil filter, a filter can achieve good results, if you want to achieve higher filtering accuracy, loop filter 5-8 times, you can achieve the best filtering effect.

c.If the oil tank (or tanks) of oil is dirty and could have a big obstacle in the suction port should be installed on a large

Mesh strainer protection.

d.Suction use flow lines should be kept clean.

Common causes of failure and Remedy:
