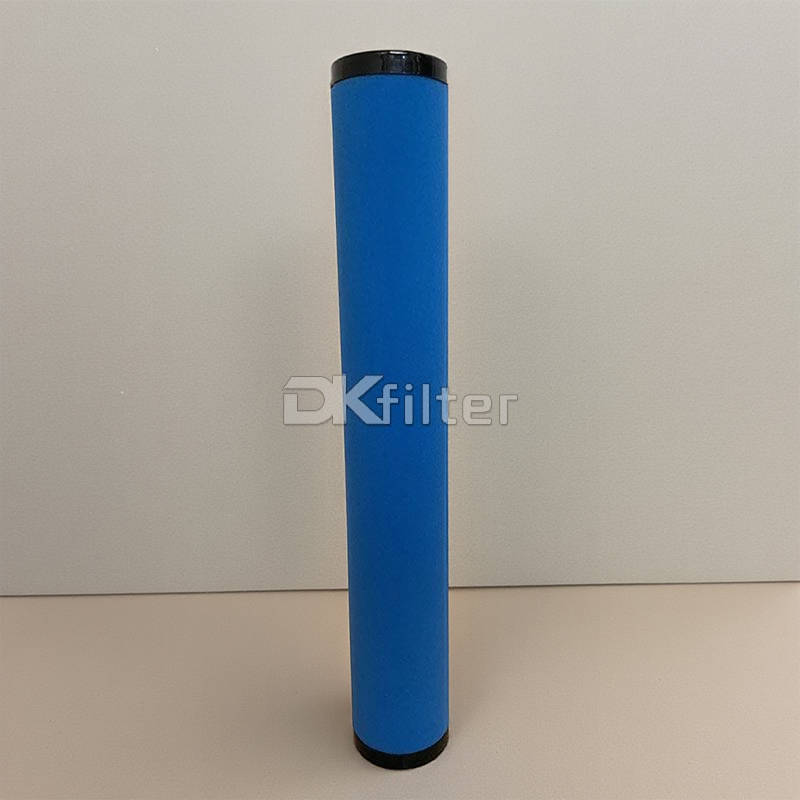

E9-40 Introduction:

E9-40 Hankison compressed air filter element is used to clean and filter oil and remove impurities, and the cleanliness effect is very good. The manufacturing materials use hydrophobic and oil-repellent fiber filter materials, reliable and anti-corrosion sealing rings, filter frames, nylon end caps, etc.

Working principle:

• Diffusion deposition:

due to Brownian motion, the movement track of each fine particle is inconsistent with the flow direction of compressed air.As the particle size decreases,the intensity of Brownian motion increases,the probability of collision between fine particles and fibers increases,and the effect of diffusion and deposition becomes stronger.

• Direct Interception:

This mechanism is related to the particle size.A particle is intercepted when the gap between the fibers is smaller than the diameter of the particle.

• Inertial deposition:

Streamlines bend as compressed air passes through the fibers.Due to inertia,the particles in the compressed air do not follow the curved streamline but are thrown onto the fibers and deposit there.Obviously, this inertial effect will be strengthened with the increase of particle size and the increase of compressed air flow rate.

• Gravity deposition:

All kinds of particles have a certain settling velocity due to the action of gravity.Therefore,the trajectory of the particles deviates from the streamline of the compressed air,and this deviation can cause the particles to hit the fibers.

• Electrostatic deposition:

Both particles and fibers may be charged,so particles can be deposited on fibers due to the force or induction between the charges.

• Van der Waals deposition:

When the distance between particles and fibers is small,van der Waals intermolecular forces can cause particle deposition.Due to the simultaneous action of the above several filtration mechanisms,the filtration efficiency of the fiber filter can reach more than 99%.

Features:

• Air permeability

E9-40 Hankison compressed air filter Element adopts American fiber filter material with strong hydrophobicity and oil repellency,and at the same time adopts a framework with good permeability and high strength to reduce the resistance caused by filtration.

• High Efficiency

E9-40 Hankison compressed air filter element adopts German fine open-pore sponge,which can effectively prevent oil and water from being entrained by high-speed airflow,so that the filtered fine oil droplets gather at the lower end of the filter element sponge and drain to the bottom of the filter container.

• Airtightness

The joint between the filter element and the filter housing adopts a reliable sealing ring to ensure that the airflow is not short-circuited and prevent impurities from directly entering the downstream without passing through the filter element.

• Anti-corrosion

E9-40  air filter element adopts anti-corrosion reinforced nylon end cover and anti-corrosion filter frame,which can be used in harsh working conditions.

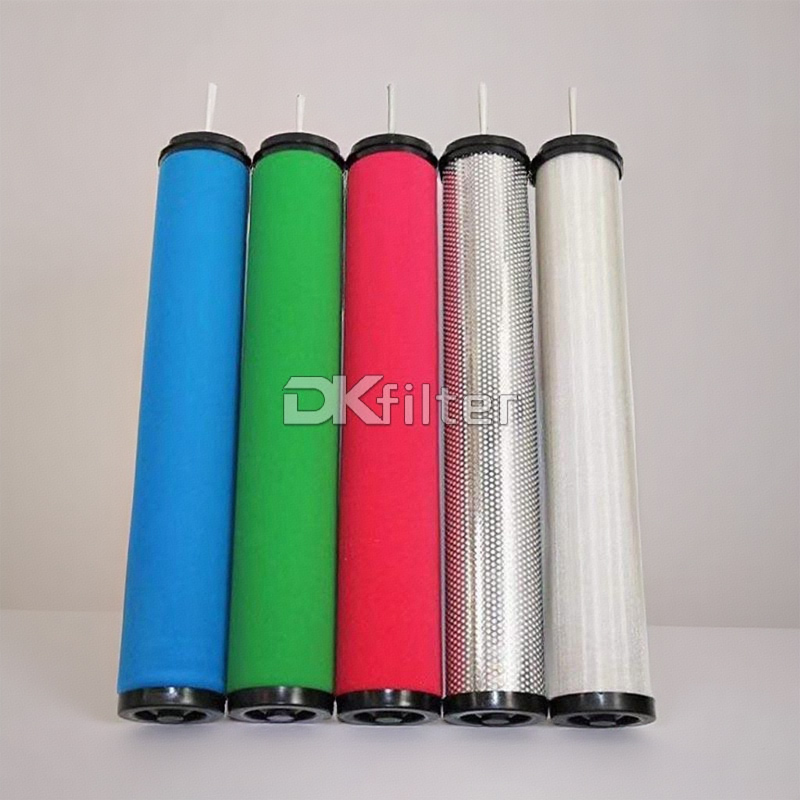

DKFILTER can provide filter elements compatible with various foreign and domestic brands of compressed air filters,including;Hankison,DH,ulrafiter,Hiross,SMC,orion,zander,Bea,parker,

Atlas,Technolab,JM, MANN, etc.

Technical Data:
