Introduction:

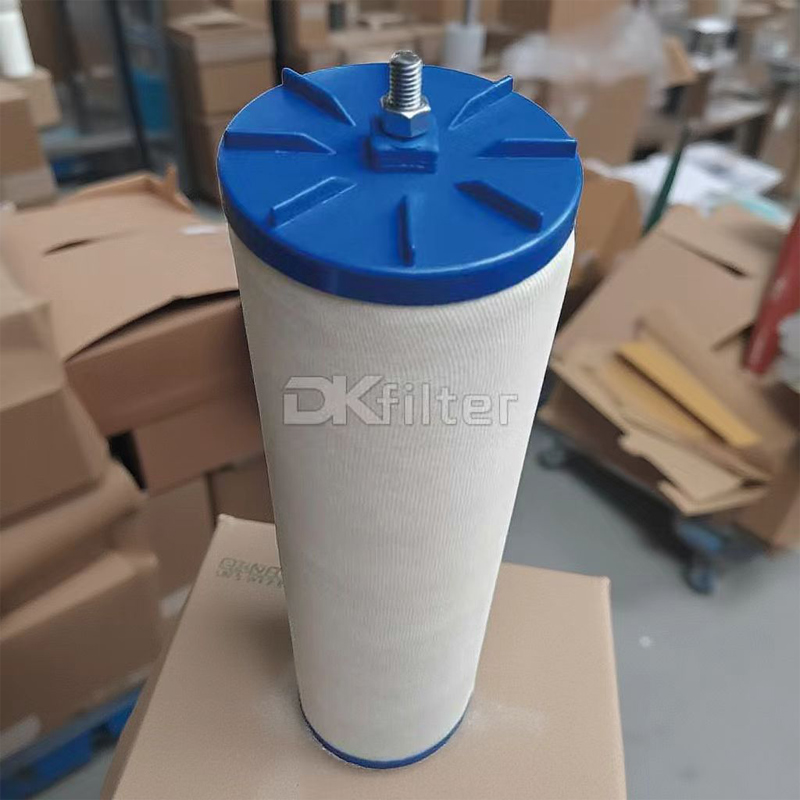

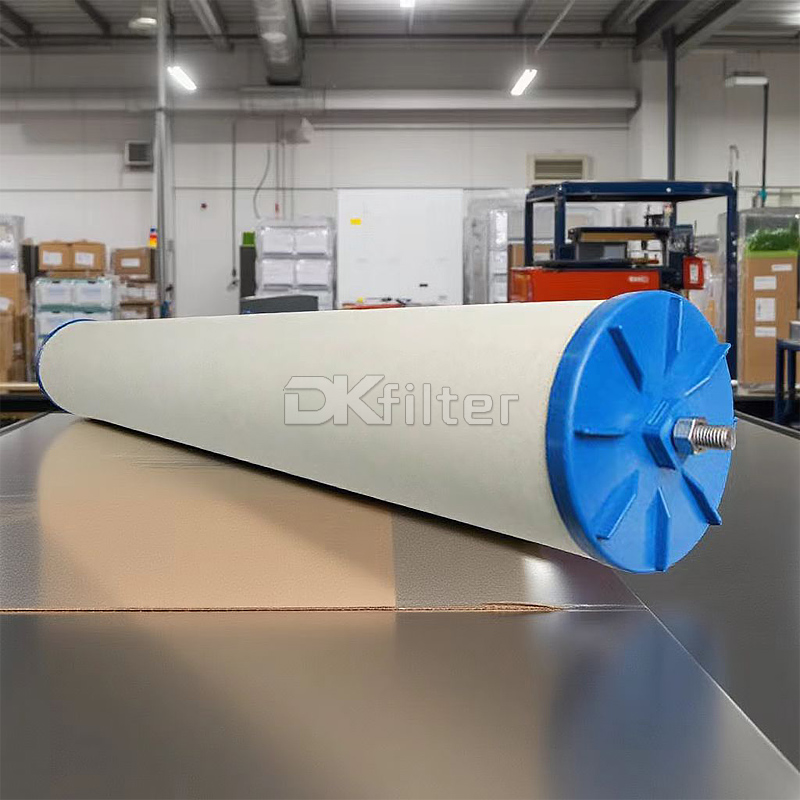

Facet CM100-28SB-5 coalescing filter cartridges are used to remove ultrafine solids and enhance water separation from jet fuel. The CM100-28SB-5 coalescer filter element main advantage is balancing fluid flow and structural strength. Manufactured from a single piece of construction using various combinations of media, precisely arranged in multiple layers and pleats, wrapped around a coated perforated metal center tube, the coalescing cartridge is guaranteed for optimal performance.

Performance Parameters：

Structure Materials:

• Stainless steel metal support

• Polymeric outer drainage layer to prevent liquid reentrainment

• Resin bonded glass fiber coalescer media designed in a pack to handle large quantities of liquid

• Oleophobic/hydrophobic treatment to improve liquid drainage,protect from liquid slugs and minimize saturated pressure drop

Performance Features:

• Field proven performance

• One-piece design is easy to install and replace

• Remove particles and condense water into large drops

• Ongoing qualification testing to meet changing commercial requirements

• Choose all-glass fiber media or a combination of glass fiber and pleated media

Structrue Materials:

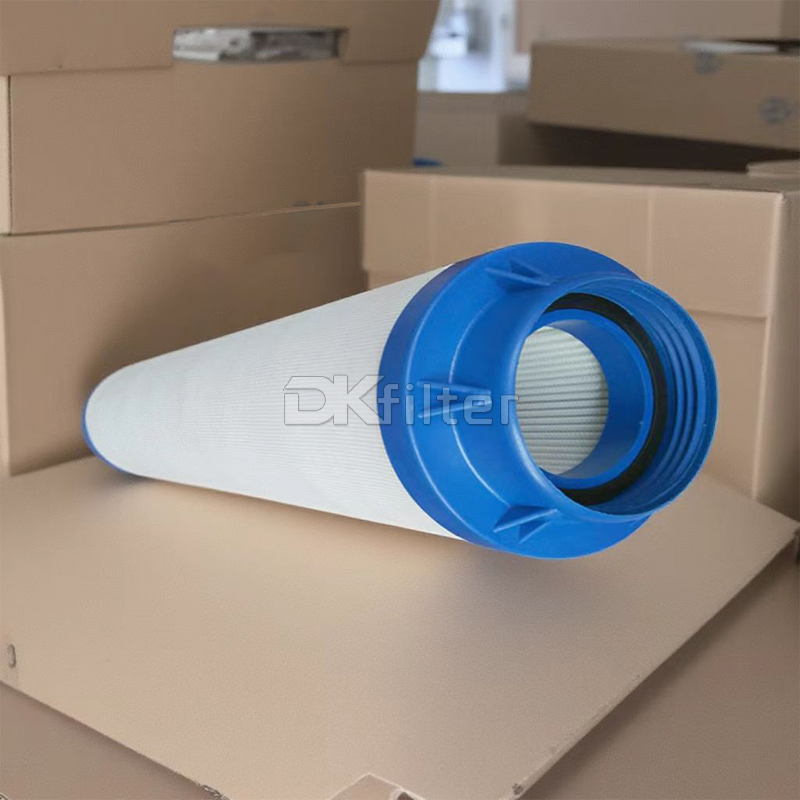

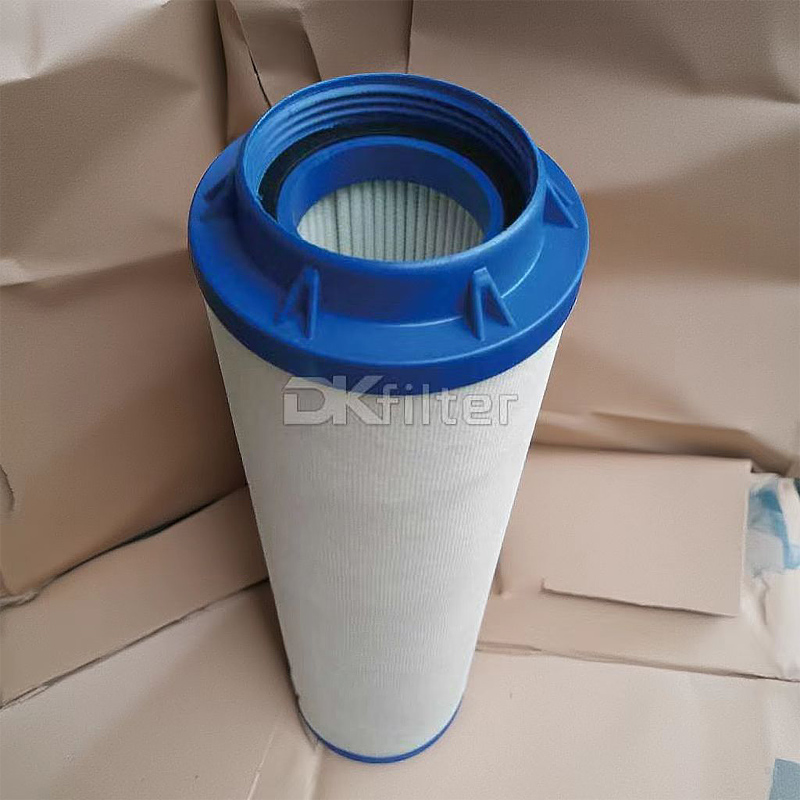

We make CM100-28SB-5 high flow coalescer filter cartridge screw base ends are injection molded,glass-filled nylon.This screw base material offers superior strength and ease of maintenance—uniform threads,no shrinkage,no galling and no gasket to recover. A permanently affixed Buna-N gasket seals against the V-type knife edge mounting adaptor to provide a positive seal.It will not separate from the cartridge during installation or change out.

• All metal components are treated against corrosion

• Screw base ends are injection molded, glass-filled nylon with locked-in gaskets

• Buna-N gaskets—other materials are available on request

Applications:

• Standard EI 1581 applies.

• Diesel, gasoline, aviation fuel, kerosene.

• Applications in aerospace and industrial production equipment.

• Cycloethane, cycloethanol, cycloethanone, isopropyl alcohol, etc.

• Low viscosity gear oil such as turbine oil, hydraulic oil, lubricating oil, etc.

• Liquefied petroleum gas, cumene, benzene, toluene, xylene, polypropylene, petroleum tar, etc.

Work principle:

CM100-28SB-5 fuel high-efficiency coalescer merge small droplets of liquid into larger ones as the fluid stream passes through several layers of filter media,each with progressively larger pores.As droplets compete for the open pores,they coalesce forming larger droplets.These larger droplets are easier to separate from the continuous phase fluid.

The CM100-28SB-5 coalescer size and type are determined by numerous factors:physical properties of the fluid,flow rate,process conditions and chemical compatibility with process fluids and additives.

Test Standards:

Before delivery, Our manufactured CM100-28SB-5 fuel coalescer element will be tested and follow the standards:

ISO 2941 Collapse & Burst Resistant

ISO 2942 Fabrication & Integrity Test

ISO 2943 Material Compatibility with Fluids

ISO 3724 Flow Fatigue Characteristics

ISO 3968 Pressure Drop vs. Flow Rate

ISO 16889 Multi-pass Performance Testing

Customized Processing:

We corporation are excellent coalescer cartridge filter manufacturer

Parker & Velcon

PECO Facet

Faudi

Pall

Other types are available on request
